Measurement System Analysis_Gage R&R Average-Range Method_Gage Repeatability và Reproducibility bằng Excel

Trong bài này tôi giới thiệu với các bạn về phương pháp tính Gage RR theo Average và Range, tính toán trên excel để các bạn có thể làm cho mình 1 bản Gage R&R. Sau khi xem xong bài này và clip hướng dẫn các bạn sẽ thấy Gage R&R đâu có khó. Here we go!

  Gage R&R phương pháp Average-Range là phương pháp khá dễ dàng trong tính toán và sử dụng. GRR này phân tích cho ta thấy được

• % sai số do Gage R&R Study là bao nhiêu, và cũng định lượng cụ thể

• % Repeatability là bao nhiêu,

• % Reproducibility là bao nhiêu

Ngoài ra phương pháp này cũng phân tích cho ta thấy được dao động của Vật đo (Dao động thực của quá trình ) là bao nhiêu

• % của Part Variation (PV)

Bên cạnh đó phương pháp này cũng chỉ ra cho ta thấy được Hệ thống đo lường có khả năng tách biệt (chỉ ra được) sai số do dụng cụ đo và sai số thực của Vật đo hay không thông qua hệ số "ndc = Number of Distinct Categories".

Bảng tiêu chuẩn đánh giá GRR%

GRR	Quyết định	Chú ý
Dưới 10%	Chấp nhận hệ thống đo lường
Từ 10% đến dưới 30%	Có thể chấp nhận được Hệ thống đo lường	Quyết định là tùy thuộc vào tổ chức, sản phẩm và điều kiện tài chính (cost).
Từ 30% trở lên	Không chấp nhận Hệ thống đo lường	Cần phải tìm hiểu các nguyên nhân và cải tiến hệ thống đo lường

Bảng tiêu chuẩn đánh giá "ndc = Number of Distinct Categories".

ndc >=5 : Chấp nhận hệ thống đo lường

ndc < 5 : Không chấp nhận hệ thống đo lường (Vì hệ thống đo lường không tách biệt được sai số của dụng cụ đo và dao động của vật đo)

Trình tự thao tác gồm 5 bước

1. Chuẩn bị
2. Đo lường
3. Tính toán
4. Tổng hợp kết quả
5. Nhận xét

Ta đi từng bước

1. Chuẩn bị

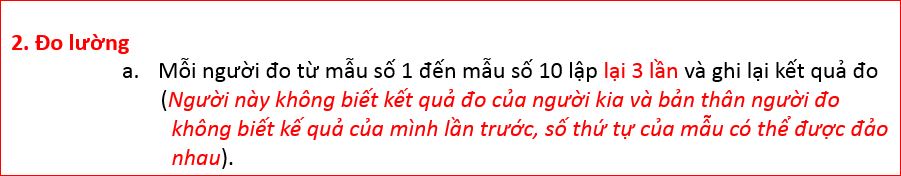

2. Đo lường

Kết quả đo
Người đo 1

	1	2	3	4	5	6	7	8	9	10
Time1	4.834	4.743	5.289	4.761	4.181	4.854	4.745	5.126	5.165	5.686
Time2	4.891	4.724	5.285	4.887	4.092	5.051	4.709	5.189	5.114	5.570
Time3	4.920	4.677	5.400	4.757	4.130	4.967	4.755	5.149	5.194	5.642

Người đo 2:

	1	2	3	4	5	6	7	8	9	10
Time1	4.739	4.733	5.350	4.621	4.047	4.842	4.683	4.966	5.064	5.569
Time2	4.773	4.603	5.250	4.757	3.877	4.883	4.572	4.979	5.085	5.523
Time3	4.692	4.633	5.230	4.736	4.055	4.839	4.533	5.126	5.057	5.446

Người đo 3:

	1	2	3	4	5	6	7	8	9	10
Time1	4.796	4.660	5.352	4.768	3.940	4.725	4.539	5.004	5.188	5.578
Time2	4.706	4.496	5.143	4.898	4.054	4.910	4.601	5.148	5.070	5.388
Time3	4.687	4.640	5.219	4.655	4.108	4.759	4.639	5.154	5.132	5.444

Hoặc tải về theo Link
Gage RR tài liệu thực hành

3. Tính toán

Làm theo clip với các công thức như sau:

HÃY XEM CLIP HƯỚNG DẪN ĐỂ HIỂU RÕ VÀ DỄ HƠN

4. Tổng hợp kết quả

GRR% = 19.37%

     EV  = 15.61%

     AV  = 11.46%

PV%    = 98.11%

ndc     = 7

5. Kết luận

Chấp nhận hệ thống đo lường.
